氣動三通球閥的重設計和應用

更新時間：2015-06-17

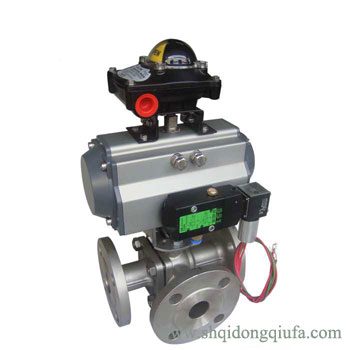

氣動三通球閥在各種行業均有廣泛應用，主要用于管路中介質流向的切換、分流、合流等，根據結構形式，氣動三通球閥通常分為L(zhǎng)型氣動三通球閥和T型氣動三通球閥，根據使用要求的不同，氣動三通球閥有多種結構設計，本文介紹了我廠設計開發的具有三通道同時密封切斷功能的L型氣動三通球閥和T型氣動三通球閥以及具有流量調節功能的氣動三通球閥，增加了氣動三通球閥的使用功能，滿足了用戶的使用要求。

T型氣動三通球閥用于管路中介質的分流、合流及流向的切換，常規的T型氣動三通球閥可以使三個通道相互連通或者使其中的兩個通道連通，T型氣動三通球閥可以實現其中的兩種、三種或四種功能，但是要實現的功能不同，閥門的設計有一定的差異，但是普通的T型氣動三通球閥不具有三通道同時密封切斷的功能

L型氣動三通球閥用于管路中介質流向的切換，能夠使相互垂直的兩個流道連通。普通的L型氣動三通球閥通常采用兩閥座結構設計，也可以采用三閥座或四閥座結構設計，但是普通的L型氣動三通球閥只能用于流向的切換，不具有三通道同時密封切斷的功能。

某些使用工況下，用戶不僅需要采用L型氣動三通球閥進行流向的切換，而且還希望采用L型氣動三通球閥同時切斷三個管道，由于普通L型氣動三通球閥不具有該功能，為了實現該功能，用戶需要在三個管路上分別安裝截?cái)嚅y，這樣不僅管路系統造價提高，而且系統復雜，操作非常麻煩，為此，我們對L型氣動三通球閥進行了創新設計，新設計的L型氣動三通球閥采用三閥座結構設計，也可以采用四閥座結構設計，采用大球體設計，閥門不僅具有普通L型氣動三通球閥的流向切換功能，而且還具有三通道同時密封切斷功能。
